لول گیج چیست و چه کاربردی دارد
لول گیج | آبنما | نمایشگر سطح یا هرچیزی که آن را صدا کنیم، عملکردش مشخص و یکسان می باشد.
نشان دادن میزان سطح سیال درون یک مخزن
یک لول گیج در حقیقت تماشا و نظارت بر محتویات درون منبعی را برای ما میسر می کند که در حالت عادی و بدون این دستگاه قرار نیست ما به آن دسترسی داشته باشیم...
قاعدتا کسی منبع هزار لیتری از جنس شیشه نمی سازد و اکثر این منابع از فولاد، آهن گالوانیزه، استیل و پلی اتیلن ساخته می شوند که دیدن داخل آن ها بدون باز کردن منبع و یا داخل شدن به آن غیر ممکن است.
به همین دلیل دستگاهی به نام لول گیج ساخته شد و در اختیار صنعت قرار گرفت تا بتوان به کمک آن سطح سیال درون مخزن را تشخیص داد. اساس عملکرد لول گیج بر مبنای یکسان بودن سطح مایع در تمام منبع هایی که با هم در ارتباط باشند استوار است.

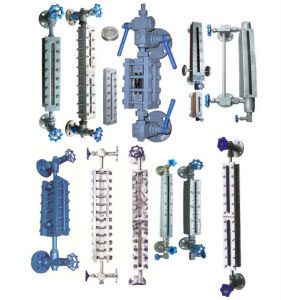

لول گیج ها انواع و اقسام مختلفی دارند که پر مصرف ترین آن ها در گذشته نوع لول گیج شیشه ای بود. لول گیج های شیشه ای در فشار ها، ارتفاع و دماهای مختلفی ساخته و مصرف می شدند و امروزه تقریبا منسوخ شده می باشند. بیشتر لول گیج های شیشه ای در منابع با فشار و ارتفاع و حرارت کم به کار می روند.
در نوع دوم به جای لولۀ شیشه ای از بلوک های شیشه ای با محفظۀ فلزی استفاده می شود که بیشتر کاربرد این لول گیج (آب نما) در صنعت و پتروشیمی و دیگ های بخار و نیروگاه ها می باشد. با این حال نوع دوم نیز محدودیت هایی دارد که از آن جمله قیمت بسیار بالا و استهلاک دستگاه را می توان متذکر شد.
نوع سوم از لول گیج یا آب نما، لول گیج عقربه ای می باشد که مانند گیج فشار و دما دارای یک صفحۀ مندرج گرد و یک عقربه می باشد که مثل ساعت عمل می کند. پشت این لول گیج ها با مکانیسم های مختلفی سطح سیال را در مخزن حس می کند و به صفحۀ مندرج منتقل می نماید اما در تمامی این ها یک شناور یا فلوتر پشت این مکانیسم وجود دارد. محدودیت ارتفاع قابل سنجش در این تیپ لول گیج موجب شده که استقبال زیادی از این تیپ وجود نداشته باشد. آمپر بنزین ماشین یکی از این نمونه گیج ها می باشد
جدیدترین نوع لول گیج در صنعت جهانی لول گیج های مغناطیسی می باشند که در آنها به طور کامل شیشه حذف شده و دستگاه با استفاده از خاصیت القایی مغناطیسی عمل می کند. عملکرد بسیار ساده است، یک شناور که خود نوعی آهنرباست درون محفظه ای لوله ای قرار دارد. محفظه به منبع یا دیگ مورد نظر راه دارد و سیال آزادانه هم سطح با منبع در لوله ی لول گیج نیز کم و زیاد می شود. در قسمت بیرونی این لوله تعدادی پلاک رنگی نصب شده که آنها نیز خاصیت مغناطیسی دارند و در دو طرف پلاک ها رنگ آن ها متفاوت است. زمانی که شناور درون لوله ی لول گیج مغناطیسی به همراه سطح سیال جابجا می شود، از مقابل این پلاک های آهنربایی عبور می کند و می دانیم که در آهن رباها قطب های هم نام یکدیگر را جذب و قطب های غیرهمنام یکیدگر را دفع می کنند. پس آهنربای شناور بر روی پلاک ها تاثیر می گذارد و آنها را می چرخاند تا سمت دیگر پلاک که رنگی متفاوت دارد نمایان شود و به این صورت ما سطح مایع را در محلی که قرار دارد به سادگی از بیرون خواهیم دید. خوبی این تیپ لول گیج ها در این است که می توان روی آن ها انواع سوئیچ های مغناطیسی را نیز نصب کرد تا همزمان با مشاهدۀ سطح سیال، قادر به کنترل آن نیز باشیم. حتی در مدل هایی از این دستگاه شما می توانید دستگاه را تبدیل به لول ترانسمیتر نیز بنمایید لول گیج های مغناطیسی تحمل فشار و دما و سختی محیط بالایی دارند، به این دلیل که قسمت نمایشگر با سیال در ارتباط نیست از طول عمر بالایی نیز برخوردار خواهند بود. |
بعد از لول گیج ها دستگاه هایی با نام لول ترانسمسیتر که امروزه بسیار پر کاربرد هستند وارد صنعت شدند که به صورت دیجیتال سطح مایع را به اوپراتور نمایش می دهند و می توان با استفاده از آن ها به سادگی پشت دستگاه کامپیوتر یا پی ال سی میزان سطح سیال را مشاهده و یا کنترل نمود به این صورت که با نصب یک ردیف سنسور، دستگاه شما تبدیل به لول گیج – لول سوئیچ و لول ترانسمیتر توام با هم می شود. از آنجا که در بخشی دیگر به طور مفصل در مورد لول ترانسمیتر ها صحبت می کنیم به همین شرح مختصر در این بخش بسنده نمودیم.
نمونه هایی از لول گیج های مغناطیسی تولید شرکت عیوض تکنیک
آبنمای مغناطیسی تیپ MLG44 عیوض تکنیک
|
لول گیج (آبنما) مغناطیسی مدل MLG33 عیوض
|
||||
لول گیج (آبنما) مغناطیسی مدل MLG22 عیوض
|
لول گیج مغناطیسی WIKA BNA جهت Bypass
|
